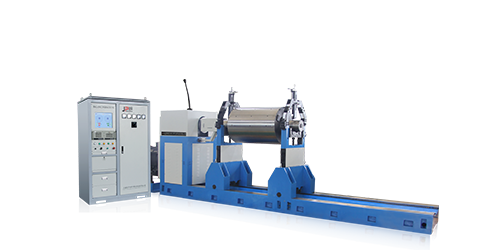

萬向節平衡機
您當前位置：首頁 > 劍平動平衡機 > 電機行業 > 大型電機轉子平衡機 > 萬向節平衡機
產品描述 產品參數 產品相冊 產品視頻 成交案例 文件下載

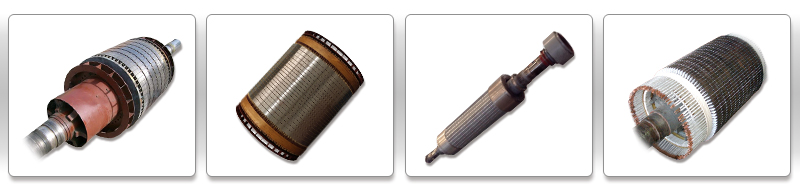

應用于大中型電機轉子等旋轉體工件的平衡校驗。
萬向節動平衡機使用劍平測量系統。動、靜平衡，支承方式多達10種，加去重、正反轉可靈活定制，測量顯示的平衡量及角度單位 可自定義，實現單位實時轉換，以滿足不同客戶需求。
采用萬向聯軸節器或齒輪箱傳動，可獲得多種平衡轉速或無極調速。

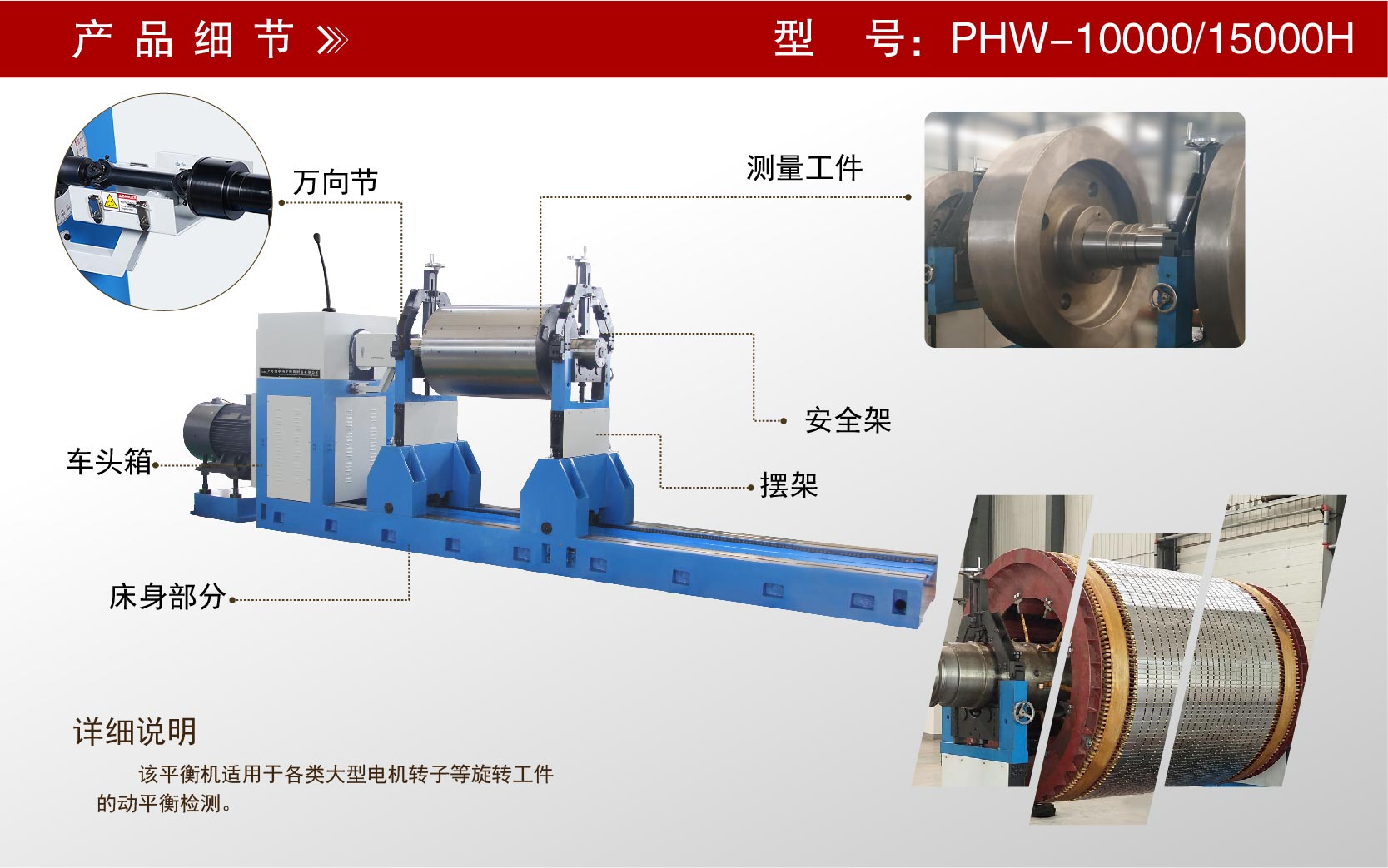

PHW-10000H/PHW-15000H 萬向節平衡機
|
技術參數 |
PHW-10000H |
PHW-15000H | |
|
工件質量 |
10000 |
15000 | |
|
工件外徑 (mm) |
Φ2400 |
Φ2800 | |
|
兩支撐間距離 |
最?。╩in）320 |
最?。╩in）450 | |
|
支承軸徑范圍 |
··· |
··· |
|
|
萬向聯軸器端面至右支承座中心距離 |
4000 |
4200 |
|
|
主軸轉速(r/min) |
133,255,396,634,970+無極調速 |
138,237,396,644,1000+無極調速 | |
|
電機功率 |
··· |
··· |
|
|
萬向聯軸器扭矩(N·m) |
··· |
··· | |
|
可達剩余不平衡度/每面 |
··· | ··· | |
| 不平衡減少率URR（%） | 95% | 95% | |
|
輸入電源 |
三相 380V 50HZ | 三相 380V 50HZ |
|
PHW-20000H/PHW-30000 萬向節平衡機
|
技術參數 |
PHW-20000H |
PHW-30000 | |
|
工件質量 |
20000 |
30000 | |
|
工件外徑 (mm) |
Φ2800 |
Φ3000 | |
|
兩支撐間距離 |
最?。╩in）600 |
最?。╩in）600 | |
|
支承軸徑范圍 |
··· |
··· |
|
|
萬向聯軸器端面至右支承座中心距離 |
5200 |
6000 |
|
|
主軸轉速(r/min) |
138,237,396,644, 1000+無極調速 |
138,237,396,644, 1000+無極調速 |
|
|
電機功率 |
··· |
··· |
|
|
萬向聯軸器扭矩(N·m) |
··· |
··· | |
|
可達剩余不平衡度/每面 |
··· | ··· | |
| 不平衡減少率URR（%） | 95% | 95% | |
|
輸入電源 |
三相 380V 50HZ | 三相 380V 50HZ |
|
PHW-50000/PHW-80000/PHW-1000000 萬向節平衡機
|
技術參數 |
PHW-50000 |
PHW-80000 | PHW-100000 | |
|
工件質量 |
50000 |
80000 | 100000 | |
|
工件外徑 (mm) |
Φ3600 |
Φ4000 | Φ4200 | |
|
兩支撐間距離 |
最小600 |
最?。╩in）600 | 最?。╩in）600 | |
|
支承軸徑范圍 |
··· |
··· |
Φ100~650 |
|
|
萬向聯軸器端面至右支承座中心距離 |
7000 |
7500 |
9500 |
|
|
主軸轉速(r/min) |
138,235,348,505, 729,955+無級調速 |
138,235,348,505, 729,955+無級調速 |
124,187,255,373, 473,627,853,1588+無級調速 |
|
|
電機功率 |
··· |
··· |
200（直流） |
|
|
萬向聯軸器扭矩(N·m) |
··· |
··· | 18000 | |
|
可達剩余不平衡度/每面 |
··· | ··· | ··· | |
| 不平衡減少率URR（%） | 90% | 90% | 90% | |
|
輸入電源 |
三相 380V 50/60HZ | 三相 380V 50/60HZ | 三相 380V 50/60HZ |
|
